CW1053是一款5串保护IC，支持过充、过放、放电过流、断线、温度保护。

功能特性

• 过充电保护

      • 阈值范围  4.175V~4.350V，25mV步进，±25mV精度

• 过放电保护

      • 阈值范围 2.300V~3.000V，100mV步进，±80mV精度

• 过电流保护

      • 过流检测 1

            • 阈值范围0.030V~0.100V，10mV步进，±5mV精度

      • 过流检测 2

            • 阈值范围0.060V~0.200V，20mV步进，±5mV精度

      • 短路保护

            • 阈值范围0.090V~0.600V，30mV步进，±10mV精度

• 充放电过温保护

• 过流保护后自动恢复

• 低功耗设计

      • 工作状态 15μA (25°C)

      • 休眠状态 5μA  (25°C)

• 封装形式：SSOP16/SOP16

应用领域

• 电动工具

• 电动自行车

• 后备电源

• 锂离子及锂聚合物电池包

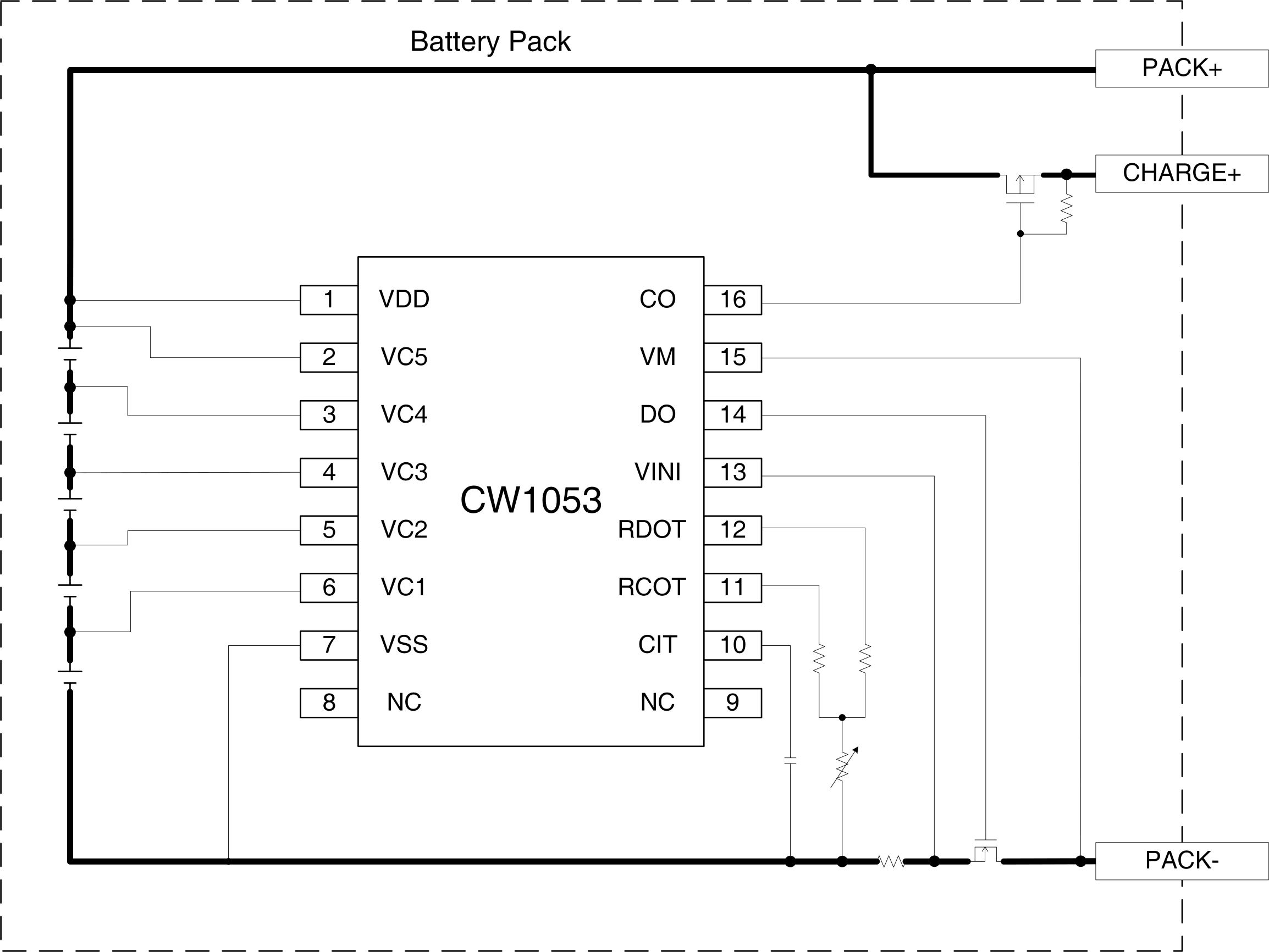

典型应用框图
